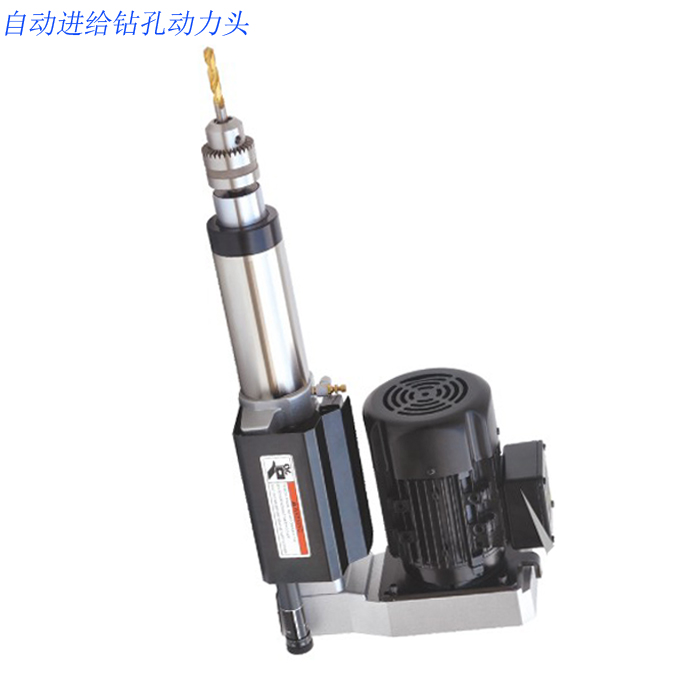

气动高精度自动进给钻削动力头的主要结构由主运动、进给运动和控制系统3个部分组成

　　（1）电、气动自动进给钻削动力头的主运动采用三相异步电机驱动，经同步齿形带及花键轴将电机的转矩传递给主轴，不同的主轴转速可由更换不同的同步齿形带轮来实现。由于动力头的主运动采用电机驱动，主轴的转速特性好，输出功率和转矩大，能适应于多轴钻削和较大孔径的加工。

　　(2)进给运动

　　由于气压传动具有动作反应快、环境的适应性好、结构简单、体积小等优点，并能实现无级调速，工作寿命长，动力源来源方便，因此，动力头的进给运动采用压缩空气作为动力源。考虑到空气的可压缩性，载荷变化时动力头的运动的平稳性较差，工进速度的调整和控制采用液压阻尼器来实现，动力头的快进和快退速度分别用排气节流阀来调整。

　　(3)控制系统

　　电、气动自动进给钻削动力头的进给运动采用了压缩空气为动力源，其进给运动的控制也采用了气动控制系统，由一个二位五通气控阀、一个机动阀、二个手动阀，若干个节流阀和两个外部控制气源口组成，结构紧凑，具有手动和远距离控制操作功能及原位、前位信号和复位信号保护功能。动力头快进行程和工进行程可通过挡铁连续可调。
